PV Busbar Ribbon Ekoizpen Lerroa

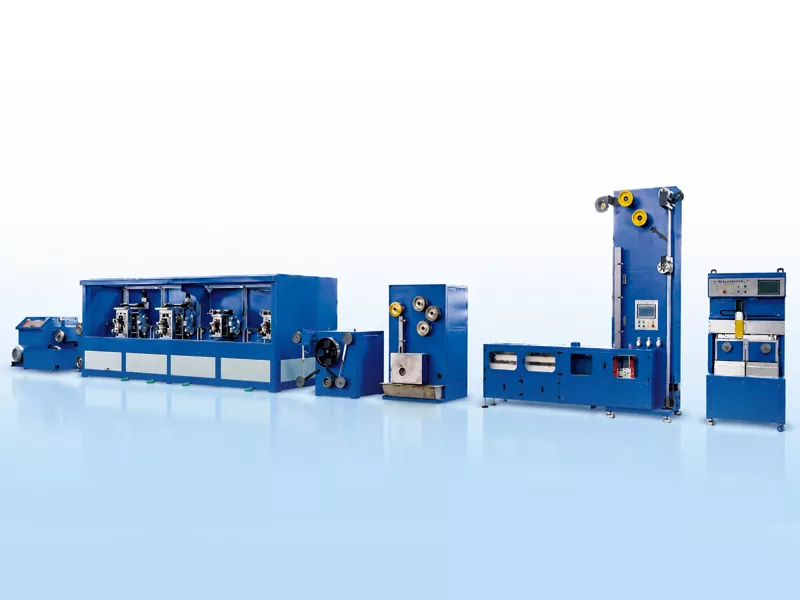

GRM PV Busbar Ribbon Production Line TU1 oxigenorik gabeko kobrezko alanbre biribila etengabe prozesatzeko diseinatuta dago doitasun handiko eztainuz estalitako zinta eroale lau batean. Lerroa PV interkonexioko zinta, busbar zinta eta busbar zinta islatzaileak ekoizteko egokia da.
Lerro osoak trefiladura, doitasun-ijezketa, etengabeko recozimendua, fluxu-tratamendua, beroan murgiltzeko eztainu-estaldura eta harrapaketa automatikoa integratzen ditu. PV zinta fabrikatzaileek zabalera eta lodiera zehaztasuna kontrolatzen laguntzen die, eztainuaren estalduraren kalitatea, bandaren zuzentasuna eta bihurritzearen koherentzia.
GRM busbar zinta ekoizteko lineak 26 m luze eta 3 m zabal ditu gutxi gorabehera, eta 14 tona inguruko pisua du guztira. Diseinu-abiadura 150 m/min izatera irits daiteke, kobre-hariaren tamainaren, amaitutako zintaren dimentsioaren, eztainatzeko abiaduraren eta hartzeko metodoaren arabera. Ekoizpen-baldintza tipikoetan, hileroko ekoizpena 60-80 tonakoa izan daiteke gutxi gorabehera.

Bidali kontsulta

Produktuaren Deskribapena

Kobrezko alanbretik amaitutako busbar zintaraino

PV Busbar Ribbon Produkzio Lineak kobrezko alanbrea erabiltzen du nagusiki lehengai gisa. Alanbrea ijezketarako behar den diametrora marrazten da lehenik, eta, ondoren, zinta lauan eratzen da stand anitzeko doitasun ijezketa bidez. Ijezketa ondoren, kobre-zerrenda etengabeko errekuzimendutik pasatzen da bere propietate mekanikoak doitzeko, eta ondoren fluxu-tratamendua eta beroan murgiltzeko eztainu-estaldura. Azkenik, amaitutako zinta harrapatzeko sistema automatikoaren bidez biribiltzen da bobinetan edo krepe bobinetan.

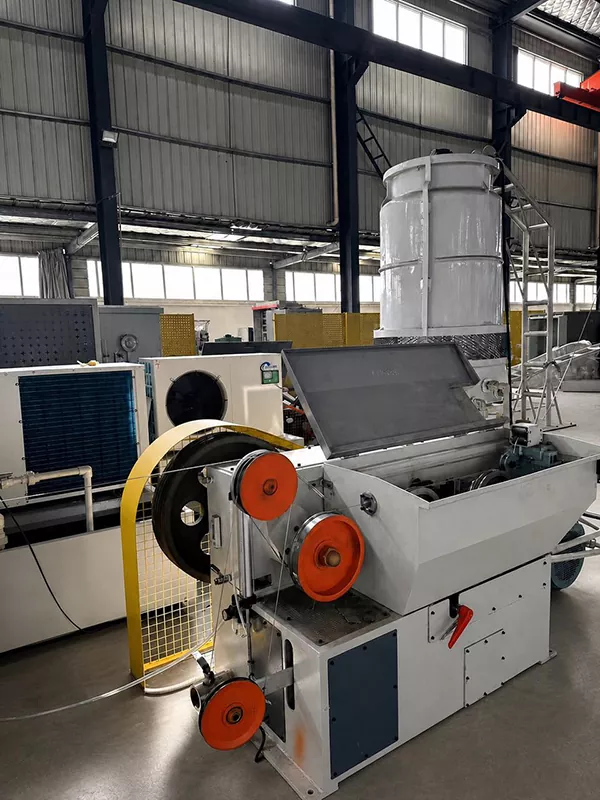

Marrazteko Makina

Kobrezko alanbrea trokeletatik ateratzen da 2,6-3,0 mm-ko diametrora, ijezteko prest.

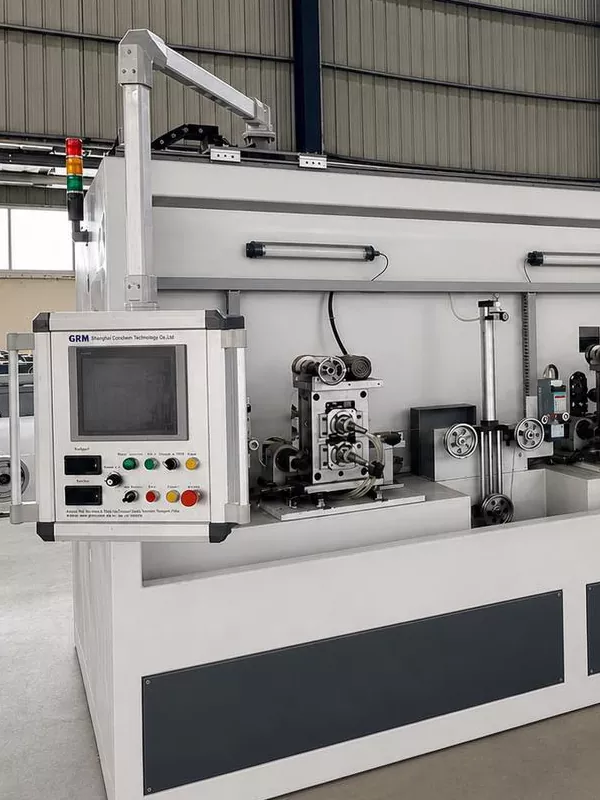

4 Roll Stand

Kobrezko alanbre biribila zinta lauan inguratzen da, zabalera eta lodiera kontrolatutako zehaztasunarekin.

Ontzea

Zirkuitu laburreko erretiroa gas geldoen babesarekin eta zirkulazioko ur hoztearekin erabiltzen da kobre-zintaren propietate mekanikoak hobetzeko.

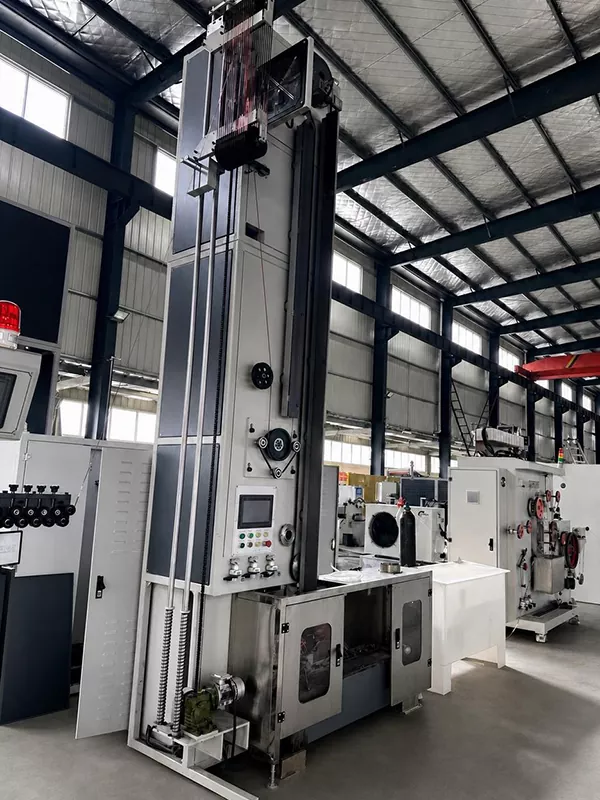

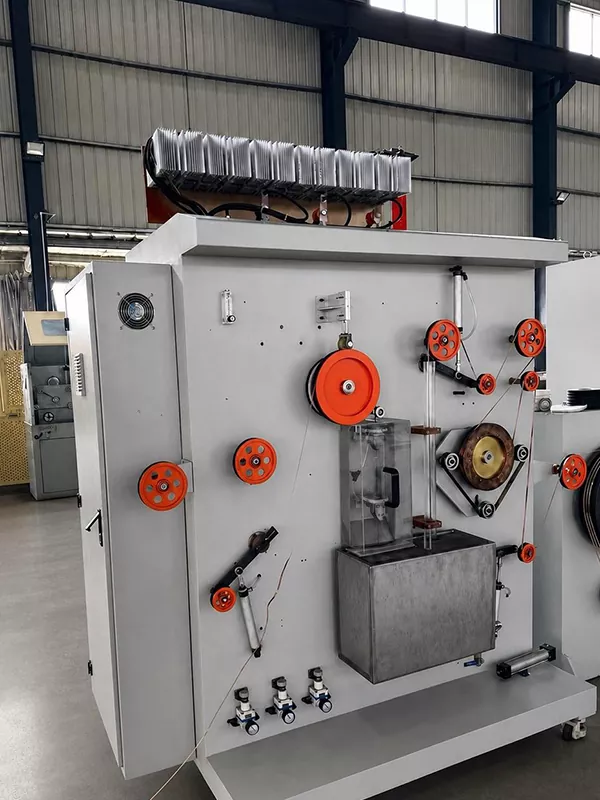

Estainu Estaldura

Beroan murgiltzeko lata estaldura erabiltzen da. Aire-aiztoek eztainu-geruzaren lodiera kontrolatzen dute, eta hozte-zaleek gainazaleko kalitatea egonkortzen laguntzen dute. Alde bakarreko eztainuaren estalduraren lodiera: 0,01-0,025 mm.

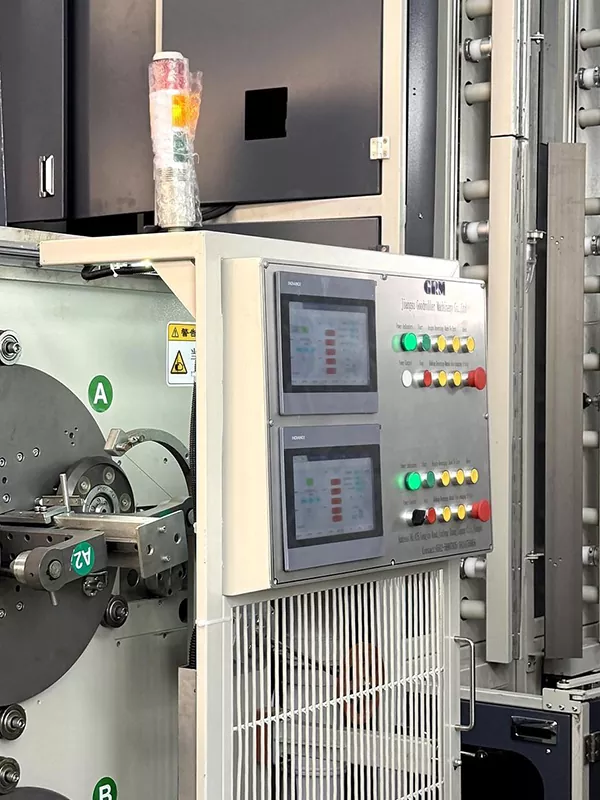

Bobina aldaketa automatikoa

Aukerako funtzioen artean, servo-travesamendua, bobina aldaketa automatikoa, ebaketa automatikoa eta zinta automatikoa daude.

Zehaztasuna hartzeko

Bobina bobinatua: 30 kg arte.

Pancake bobina bobina: aukeran 1-2 kg.

I+G eta Patenteak

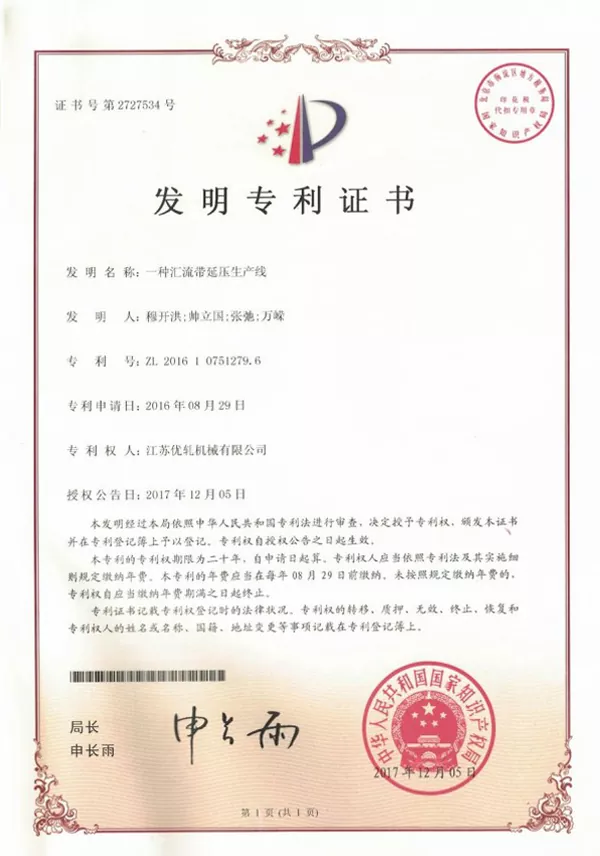

2015az geroztik, GRMk FV interkonexioko zintaren eta busbar zintaren fabrikazio ekipamendua garatzen jarraitu du. Konpainiak hainbat patente tekniko lortu ditu zehaztasun ijezketarekin, produkzio-lerroen integrazioarekin eta PV zintaren fabrikazio prozesuekin lotutakoak.

GRM patentatutako teknologiak PV Ribbon Manufacturing Equipment for

Ezaugarri nagusiak

Etengabeko ekoizpena kobrezko alanbrearen sarreratik eztainuz estalitako busbar zintaren irteerara arte.
Dimentsio-koherentzia, estalduraren uniformetasuna eta harilketaren kalitatea hobetu dira.
Tentsioaren koordinazioak eta harrapaketa automatikoak produkzio-etenaldiak eta eskuzko esku-hartzea murrizten laguntzen du.
PV modulu materialen eskakizun desberdinetarako busbar zinta estandarra eta busbar zinta islatzaileak ekoizten ditu.
PV zinta fabrikatzaileei prozesuen kontrolari, produktuen koherentziari eta produkzio-eraginkortasunari bideratutako produkzio soluzio integratua eskaintzen die.

Maiz egiten diren galderak

1.Zein da amaitutako produktuaren tamaina sorta?

Amaitutako zabalera: 3-8 mm.

Amaitutako lodiera: 0,2-0,4 mm.

2.Zein dira tolerantzia eta propietate mekanikoen barrutiak?

Zabaleraren tolerantzia: ±0,085 mm.

Lodierako tolerantzia: ±0,01 mm.

Trakzio erresistentzia: ≥260 MPa.

Etendura-indarra: 90-130 MPa.

3.Zein estaldura metodo erabiltzen da?

Lerroak bero-murgiltze-estaldura erabiltzen du, zintaren inguruan estaldura osoa duena, bi alboko ertzak barne.

4.Nola neurtzen dira produktuaren zabalera eta lodiera?

Lau stand-eko ijezketa-fabrikaren laugarren standak laser neurtzeko bi sistema ditu, zabalera neurtzeko bat eta lodiera neurtzeko bestea. Neurketaren datuak HMIan bistaratu daitezke.

5.Zein material prozesatu daitezke?

PV Busbar Ribbon Produkzio Linea TU1 oxigenorik gabeko kobrezko alanbrerako diseinatuta dago batez ere. Konfigurazio pertsonalizatuak eman daitezke kobre aleazio desberdinen, produktuaren dimentsioen eta zinta-baldintza berezien arabera.
