Marrazketa eta ijezketa lerro integratua kobrezko alanbre lauetarako

GRM-ren Precision Copper Flat Wirerako marrazketa eta ijezketa lerro integratua kobrezko alanbre lauak ekoizteko soluzio pertsonalizatua da, alanbre-trefila, doitasun-ijezketa, lineako neurketa eta harrapaketa automatikoa prozesu etengabe batean integratzen dituena. Transformadoreen eroaleetarako, CTC eroaleen fabrikaziorako, esmaltaturiko alanbre angeluzuzenetarako eta EV motorraren alanbre lauetarako diseinatua, lineak 400 m/min arteko abiadura lortzen du. Sistema integratu honek eraginkortasuna hobetzen du eta materialaren manipulazioa murrizten du.

Bidali kontsulta

Balorazioa: 5.0

(Balorazio kopurua: 1)

Produktuaren Deskribapena

GRM-ko marrazketa- eta ijezketa-lerro integratuak alanbre-trefila, doitasun-ijezketa, lineako neurketa eta harrapaketa automatikoa konbinatzen ditu etengabeko ekoizpen-prozesu batean. Sistema iman alanbre, transformadore eroale, CTC eroale eta EV motor aplikazioetan erabiltzen den doitasun handiko kobrezko alanbre laua fabrikatzeko diseinatuta dago.

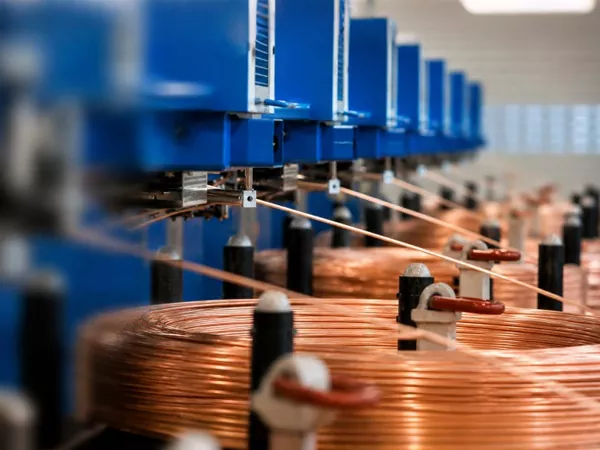

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM alanbre lauak ekoizteko lerro integratua etengaberako diseinatuta dagokobre-haria doitasun-eroale lauetan prozesatzeatolerantzia dimentsio zorrotzarekin eta gainazaleko kalitate bikainarekin.

Marrazketa- eta ijezketa-prozesuak produkzio-sistema batean integratuz, lerroak nabarmen hobetzen du produkzio-eraginkortasuna, eskuzko manipulazioa murrizten duen bitartean eta produktuaren koherentzia egonkorra mantentzen du ekoizpen-ziklo luzeetan zehar.

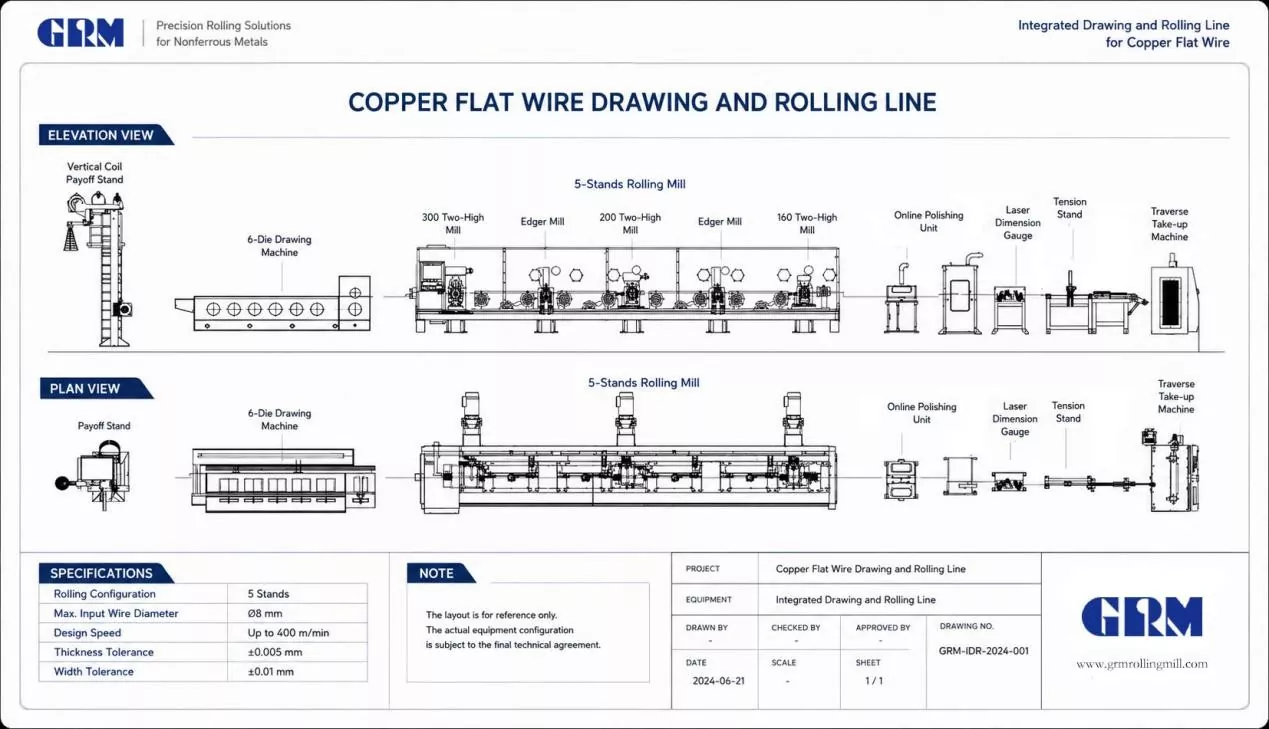

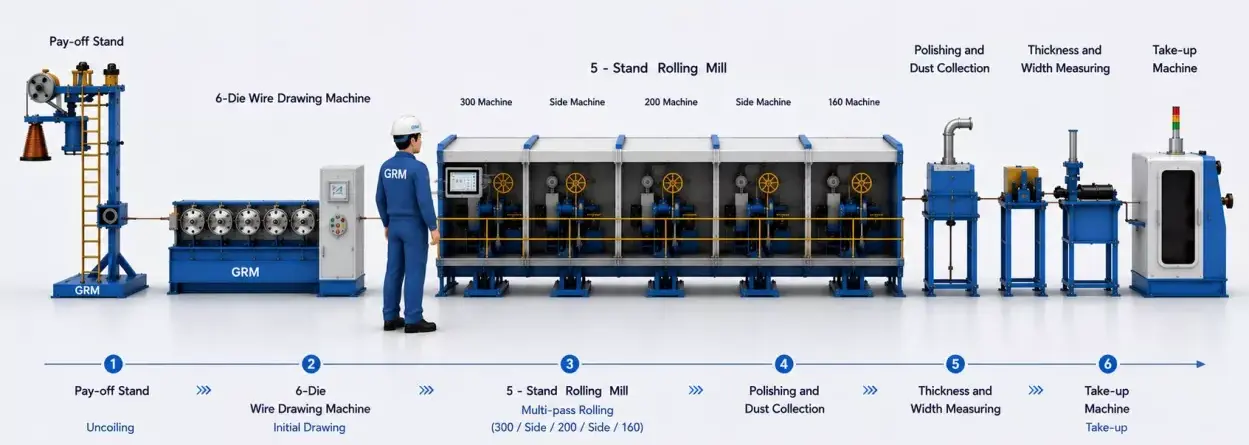

Integrated copper flat wire drawing and rolling line production process

Diseinu malgua eta eraginkorra

Bobina bertikala ordaintzeko stand: 1 multzo

DLF6D/500 Sei trokel marrazteko makina: 1 multzo

Bi erroiluen zehaztasun errota: 3 multzo

Alboko ijezketa-errota: 2 multzo

Lineako leunketa eta hautsa biltzeko gailua: 1 multzo

Sareko lodiera eta zabalera neurtzeko gailua: 1 multzo

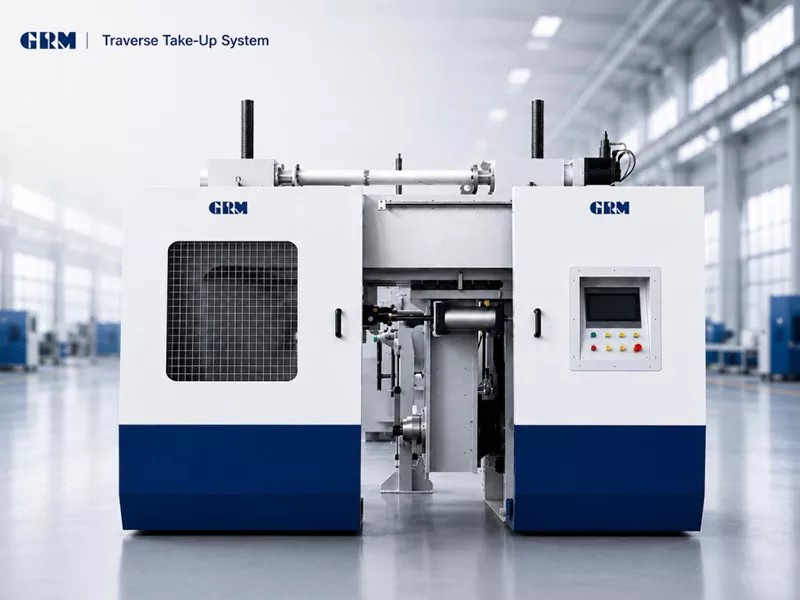

Zeharkako hartzeko makina: 1 multzo

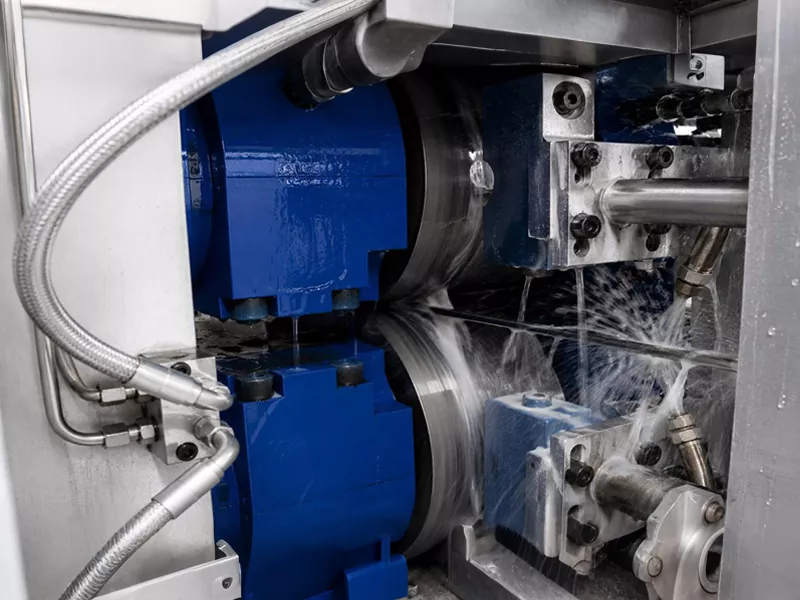

Two-roll precision rolling mill on copper flat wire production line

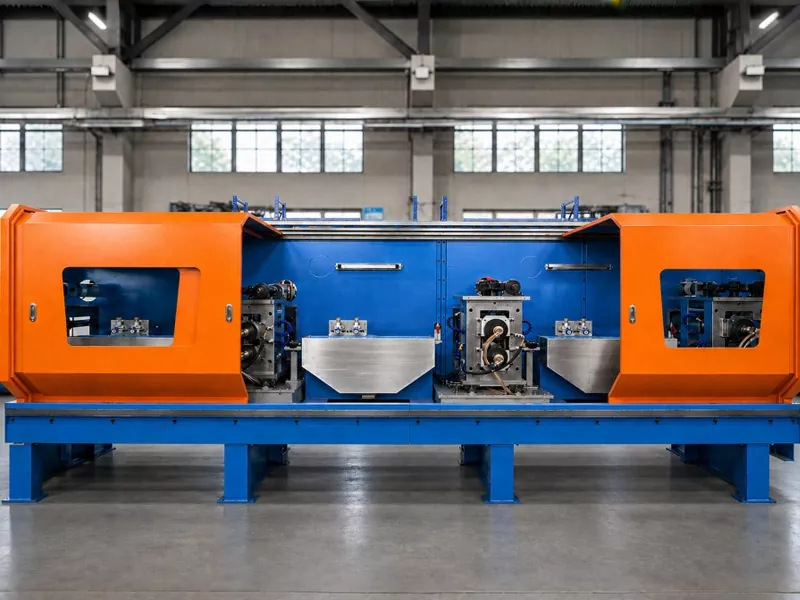

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Kobrezko alanbrea ekoizteko lerro osoa

Kobrezko alanbre laurako marrazketa eta ijezketa integratua eroale elektrikoen ekoizpenean dimentsio handiko zehaztasun eskatzeko diseinatuta dago. 400 m/min-ko gehienezko abiadurarekin, kobrezko alanbre lauak eskala handiko etengabeko fabrikaziorako egokia da.

Ohiko ijezketa prozesu autonomoekin alderatuta, lerro integratuak materialaren tarteko manipulazioa ezabatzen du eta dimentsio-koherentzia handiagoa bermatzen du ekoizpen-prozesu osoan zehar.

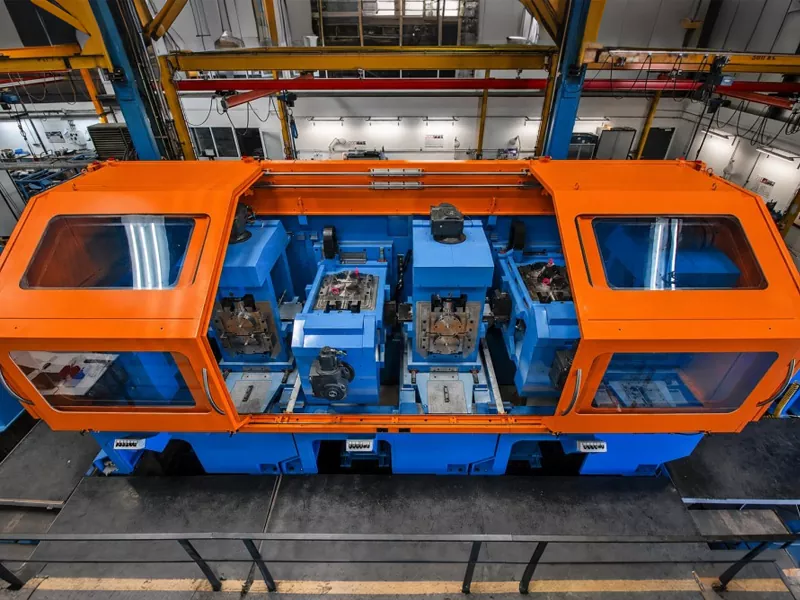

GRM integrated copper flat wire production line with 5-stand rolling mill

* Ekoizpen-lerroaren prozesua pertsonalizatu daiteke bezeroaren produktuaren dimentsioen arabera

ZEHATZA TEKNIKOAK

Konfigurazioa 5 stand Ijezketa-errota		GRM
Lehenengo Bi altuera errota	Ø mm	300
Lehen Edger mil	Ø mm	155
Bigarren Bi altuera errota	Ø mm	200
Bigarren Edger mil	Ø mm	155
Hirugarrena Bi garaiko errota	Ø mm	160
Diseinu Abiadura	m/min	400
Gehienezko Intel Wire	Ø mm	8
Amaitutako tolerantziak	mm	lodiera: ± 0,005 zabalera: ± 0,01
Amaitutako alanbre lauaren tamaina-tarte tipikoa	mm	lodiera: 2,0-12 Zabalera: 0,5-4,0

Aplikazio tipikoak

Esmaltatutako alanbre iman angeluzuzena

CTC etengabe transposatutako eroalea

EV Motor Hairpin Eroalea

EV Motor Alanbre Laua Ekoizpena

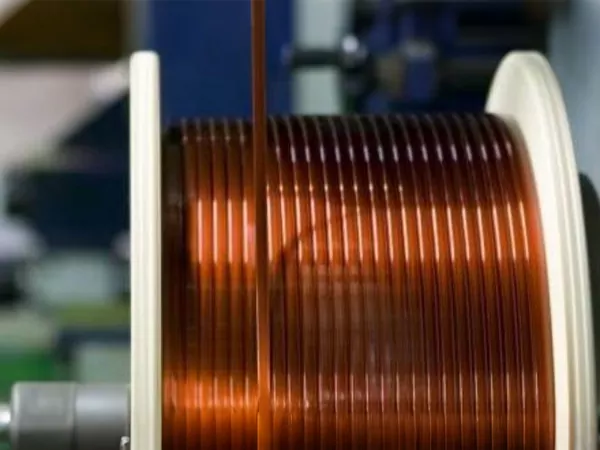

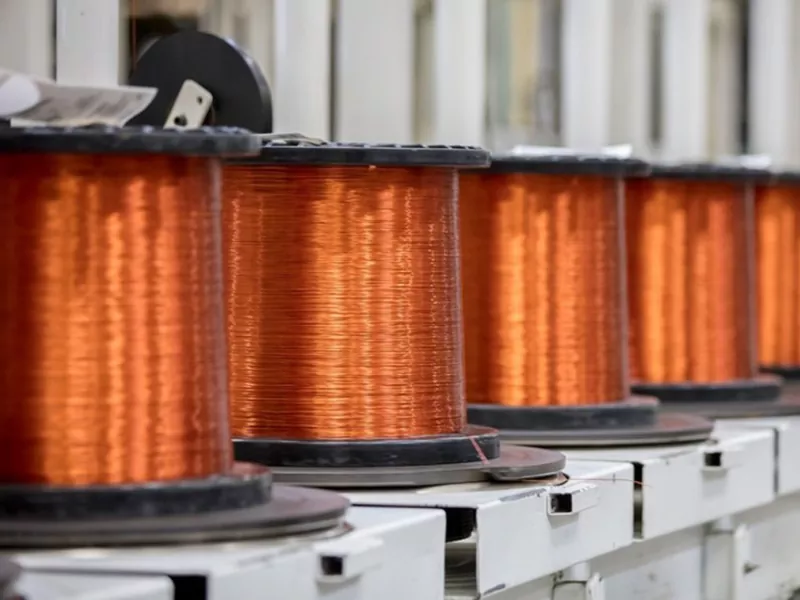

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

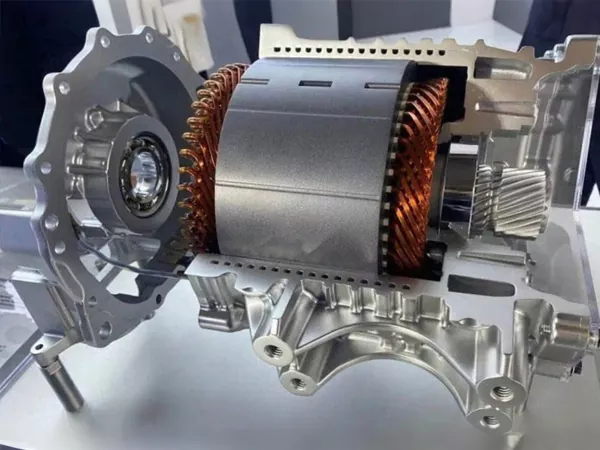

EV motor hairpin conductor flat wire production

Ohiko galderak

1. Ekoizpen-lerro honek fabrikatu al dezake kobrezko alanbre laua transformadoreen aplikazioetarako?

Bai, lerroa doitasun handiko kobrezko alanbre laua ekoizteko diseinatuta dago transformadoreen eroaleetarako, hari imanetarako eta beste aplikazio elektrikoetarako.

2. Doitasun-kobrezko alanbre laurako marrazketa eta ijezketa lerro integratua pertsonalizatu al daiteke?

Bai, GRM-k produkzio-lerro pertsonalizatuak eskaintzen ditu zure sarrerako materialaren, amaitutako alanbreen dimentsioen eta produkzio-eskakizunen arabera.

3. Zein zehaztasun lor dezake zehaztasun ijezketa prozesuak?

Sistemak ±0,005 mm arteko lodiera-perdoitasuna eta ±0,01 mm arteko zabalera-perdoia lor dezake kobrezko alanbre lauak ekoizteko.

4. Zergatik aukeratu marrazketa eta ijezketa lerro integratua makina bereizten ordez?

Kobrezko alanbre lauak ekoizteko lerro integratuak eraginkortasuna hobetzen du, materialaren manipulazioa murrizten du eta produktuaren koherentzia egonkorragoa bermatzen du.

Kobrezko alanbre lauak ekoizteko irtenbide pertsonalizatu baten bila zabiltza?

GRM-k ingeniaritza soluzio osoak eskaintzen ditu zure materialaren zehaztapenetan, amaitutako alanbreen dimentsioetan eta beheranzko aplikazioen eskakizunetan oinarrituta.

Jarri harremanetan gure ingeniaritza taldearekin kontsulta teknikoa eta ekoizpen-lerro pertsonalizatua diseinatzeko.
